运筹‘维’幄之中洞悉千里之外——第三方IDC监控可视化

admin发表于 2016-11-17 10:07:12

概述

“运筹‘维’幄之中洞悉千里之外”

[做运维，要有呈现！尤其是在这个“万物均互联，一切皆数据”的新时代。不管是对过程、还是结果，呈现是一个永不过时的命题。在庞大复杂的业务环境中，如何把复杂的工作流可视化，可视化能力就是呈现的关键了。可视化不仅是提升运维效率的一个手段，更是运维管理的一个长期战略。]

人总得有那么个理想才足以支撑着现实，前进的步伐才愈发有动力。曾幻想着以后的工作环境会有这么一幕，凡是有空间的地方都布满了显示器，放眼望去，显示屏里那妖娆多姿的“红黄蓝绿橙”呈现的是众多服务器的监控数据。整个架势看起来特别牛的样子。

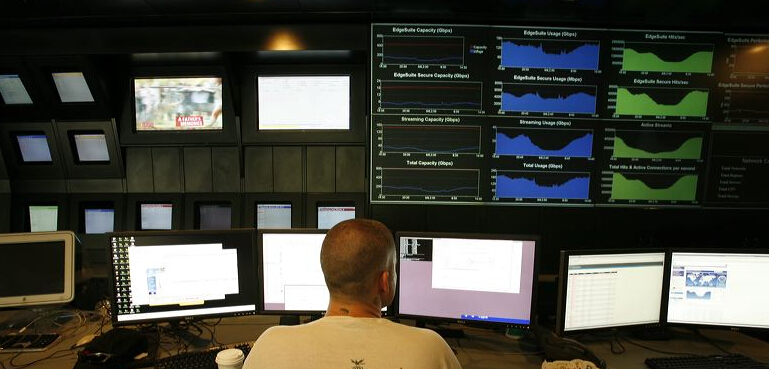

特别是以下这个光头哥就像在控制着全部的流量，多潇洒！

（当然不是做运维做到没头发滴。。。哈哈）

这个画风在外行人看来，还是颇有傲娇范的。（反正你不懂，看起来就是高大上）

灵感源于“看电视”

随着我们网络和流量越来越复杂，对外的情况越来越多，在网络报障时候，从最原始的ping和mtr情况到smokeping、cacti监控，然后到zabbix监控图，虽然一直在进步，但始终感觉不够专业。

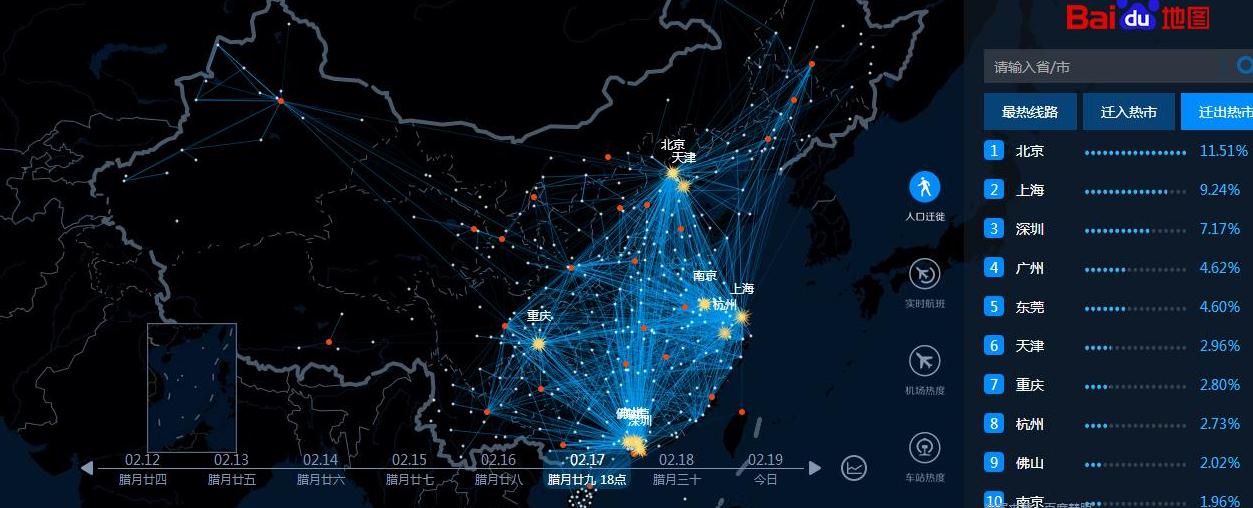

怎么做的更专业点呢，过年时候看到央视新闻联播的“据”说过年，春节期间的迁徙地图，有点焕然一新的感觉：

灵感来了！

我们虽然没有那么多显示器，但是内容还是可以做好的。我们从软实力来开始装饰我们的监控图，为什么是说“装饰”呢，我们现在大部分依赖的是zabbix监控网络流量和服务器情况，自建机房间监控系统来监控网络间质量，这两个系统的优点是又快又准，我们这次是把成果进行可视化，来“装饰”一下。

一、基于全国map的第三方机房网络质量可视

我们的机房遍布全国，同时面对全国玩家，该怎么把全国的网络质量情况尽收眼底呢？经过多年的技术沉淀，我们不再纠结监控方案用开源的还是商用的，打算自己来开发。

1 Echarts

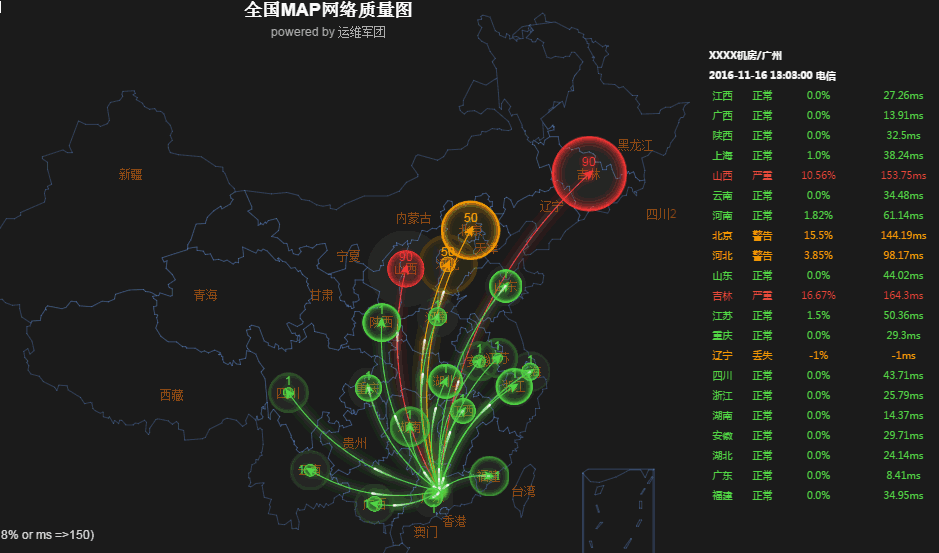

这个效果得感谢新闻联播“’据’说中国”给的灵感了，先来一个动态效果图

用的是百度echarts的模拟迁徙效果，度娘这次挺赞的，这个插件感觉很不错，参考地址：http://echarts.baidu.com/echarts2/doc/doc.html

我们是用python做的后端，下面简单记录下开发时候碰到的一些细节问题供大家参考。

1、在option里面定义tooltip，当鼠标放在监控点上，而且我们提供的数据源是”1”的时候，进行友好提醒ping正常；

tooltip : {
            trigger: 'item',
            formatter: function (params){
                var r="";
                if(params.value == 1){
                    var r="ping正常";
                }
            return params.name + '<br/>'+r
        }

2、dataRange里面用splitList字段分了3个等级，我们的参考值：

splitList: [
            {start: 90, label: '严重(loss=>18% or ms =>150)'},
            {start: 40, end: 60, label: '警告(10%<loss<18% or 80<ms<150)', color: 'orange'},
            {end: 10,label:'正常(loss<=10% and ms <= 80ms)'}
        ],
        color: ['#ff3333', 'orange', 'yellow','lime','#51D645'],

3、series里面提供的data是我们后端提供的，原始数据是由各个机房的fping汇总得来的。

4、series里面的geoCoord是通过百度地图提供的坐标来定义。

这个效果做出来之后，在对外的时候可以非常形象的体现出网络具体情况。

2. map监控实现的难点

Map监控可以代表当地省份玩家访问我们的游戏(机房)是否有问题，从而不用无头苍蝇一样的去定位问题。

重点在于如何去采集各个省份可靠和稳定的IP，我们这里结合很多种方法来采集，最大限度避免IP缺少或者不稳定的情况

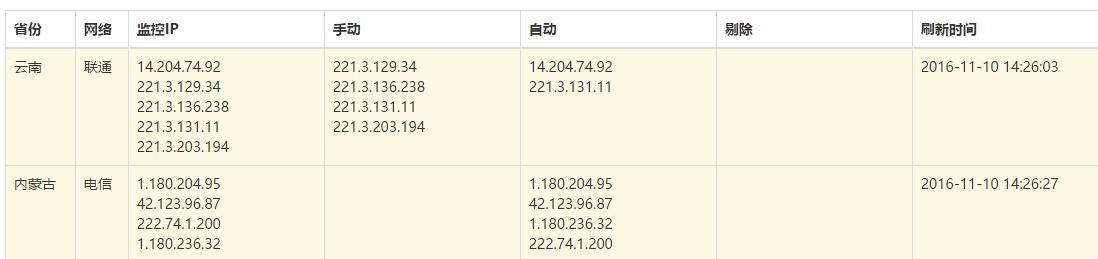

上图是一个采集的样本，从图中可以看到分为手动和自动，自动代表脚本采集，手动代表人为填充，自动的方法如下:

选择各大top排名网站进行解析，比如百度，爱奇艺等
选择第三方接口获取IP：如听云(基调)、博睿、DNSPOD等
通过IP数据库把获得的IP进行测试、刷选，去重，最终导入到数据库进行ping测试
配合其他手段保证IP数据的准确性和有效性，比如脚本每两个小时重新获取一次，不稳定的IP手动进行剔除等

二、基于zabbix数据采集实现IDC拓扑可视管理

1. Zabbix

Zabbix比较简单相信大家都有用，自身默认就带有“筛选”界面，在那里添加我们需要的图到一个大页面即可。在组态->筛选界面即可进行管理，这里有个技巧，手工来汇总肯定是特别麻烦，可以先创建个模版，然后汇出所选的，然后在导出的xml文件里面进行shell批量处理即可。

另外也可以安装Zatree这个插件，会自动进行监控图的汇总。

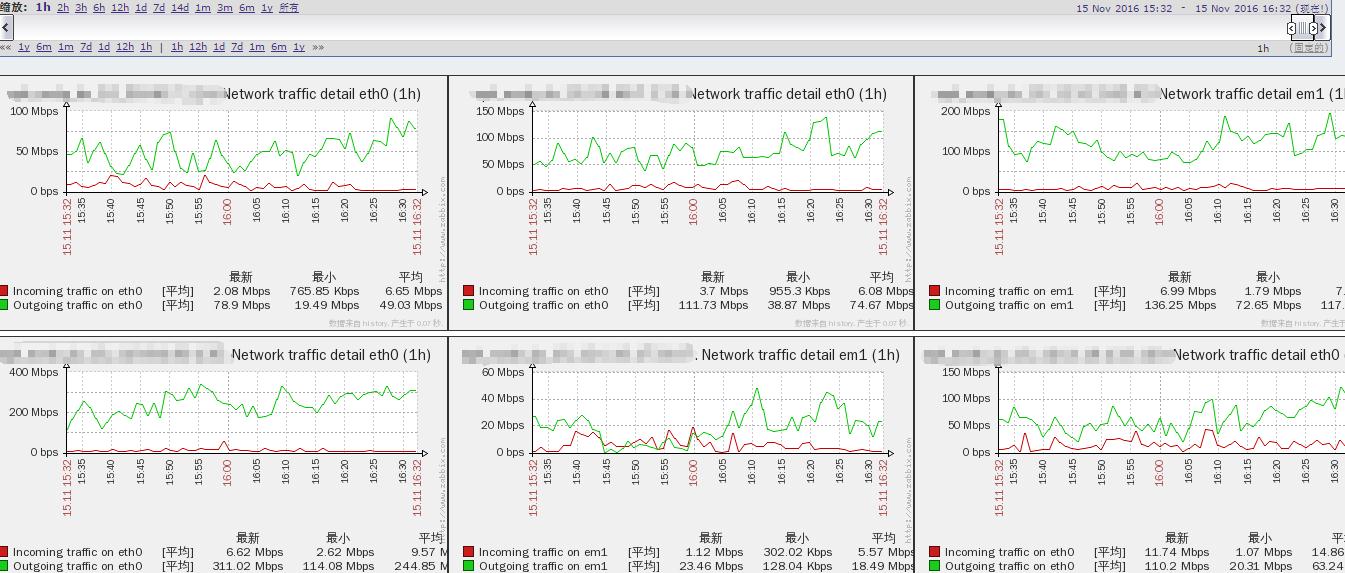

Zabbix装饰出来的样子大概就可以分多个页面放显示器了，类似这种：

其实也就类似于文章前面光头哥在看的那个界面了。

2. Weathermap

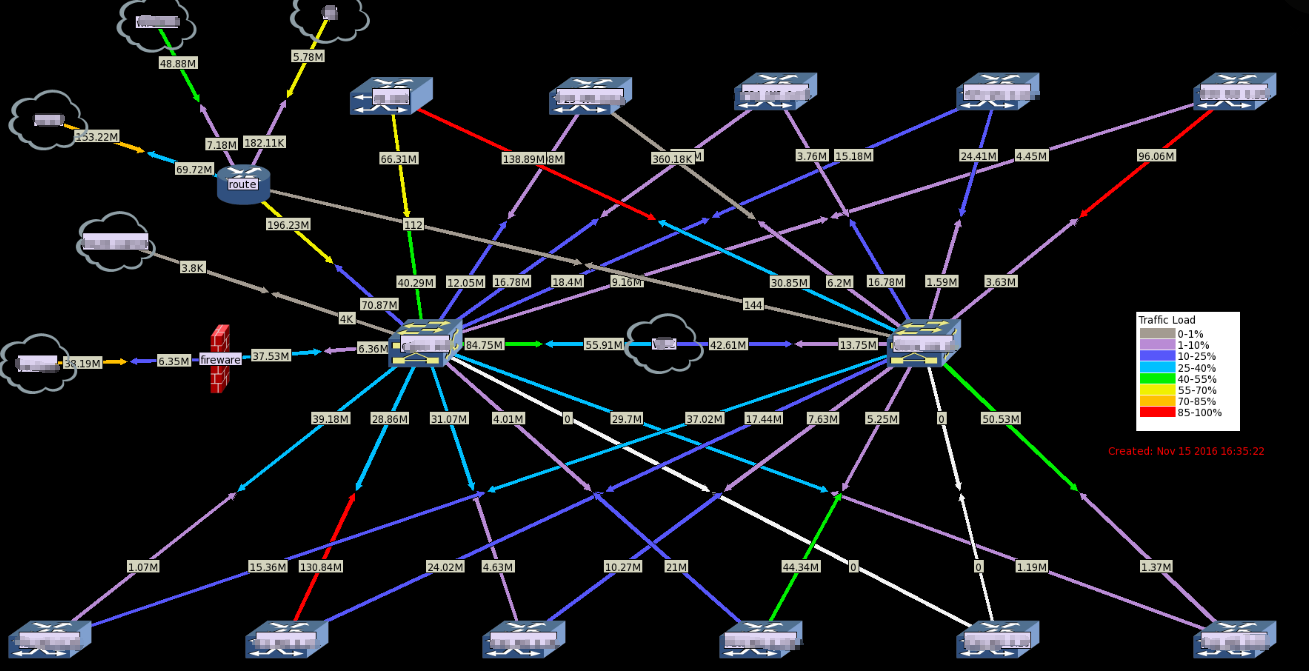

这个插件原先是cacti上的，同样也可以用取zabbix的数据源，期待的效果是在普通的拓扑图上加上动态的流量数据，先来个效果图：

下面简单概述一下安装过程。(相关配置下载可自行上weathermap官网)

下载weathermap的独立程序https://network-weathermap.com/#download，这是个web程序，解压之后搭建个php站点到这个目录。

下载weathermap-zabbix这个接口模块，地址：

https://github.com/amousset/php-weathermap-zabbix-plugin

解压出来就是一个lib目录里面包含3个php文件，把这个lib目录复制到Weathermap的站点目录即可。

然后对weathermap进行简单的配置，让他的接口可以从cacti那里独立出来单独的通过页面来画图。修改editor-config.php里面的ignore_cacti参数改为TRUE，然后让这个目录让web用户可读写，访问http://net.example.com/weathermap/editor.php 这个接口即可进行图形界面画拓扑图，注意这个接口原先存在安全漏洞，一定要用最新版。

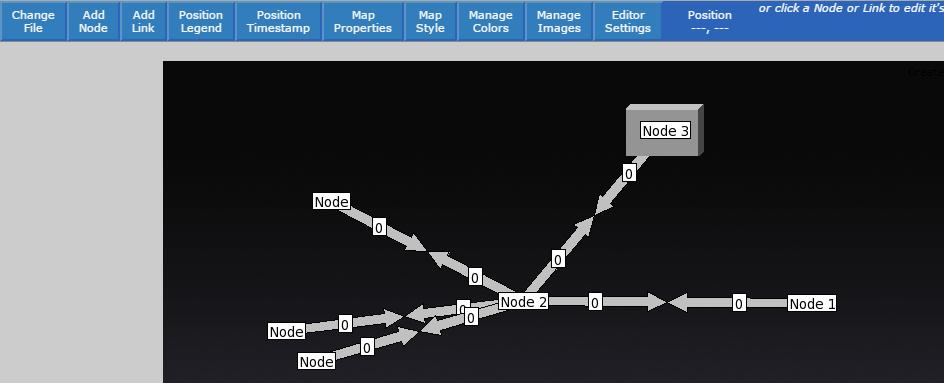

我们可以选下面的simple.conf查看默认的拓扑图：

比较简洁和难看，我们可以创建个新的文件（configs/test.conf），然后即可进行add node（添加节点）和add link（添加链路），添加之后是实时保存的，但是要实现画图需要我们用crontab定时来运行脚本，在weathermap运行：

php weathermap --config configs/test.conf  --htmloutput test.html  --output test.png

这样就生成了个html文件，然后用web访问即可。

虽然有图形界面来画图，但是想画个工整美观的图还是建议直接编辑配置，用里面的配置进行尝试自动化添加，不难，就几个关键词，坐标和流量接口。

上面生成的图片是静态的，因为没有调用带宽的数据，所以我们的关键点还是在weathermap里面怎么调用到zabbix里面的数据。

2.1 调用zabbix数据

调用zabbix的数据是通过api_jsonrpc.php这个接口来实现，语法参考自带的介绍：

General configuration
SET zabbix_user username SET zabbix_password password SET zabbix_url http://zabbix/zabbix/api_jsonrpc.php
# Graph configuration
SET post_zabbix_graphs 1
SET post_zabbix_graph_link 1
SET post_zabbix_graph_base_url https://zabbix/zabbix SET post_zabbix_graph_width 420
SET post_zabbix_graph_height 150
SET post_zabbix_graph_period 86400

然后用语TARGET的zabbix:语法来获取流量数据：

TARGET zabbix:name:switch-1:GigabitEthernet0/1-IN:GigabitEthernet0/1-OUT

里面有个关键点，主要是前面的set zabbix相关的数据，我们修改为自己的zabbix地址和用户密码即可。但是这个是怎么调用数据的呢。关键点来了，是link字段里面的TARGET配置：

TARGET zabbix:name:switch-1:GigabitEthernet0/1-IN:GigabitEthernet0/1-OUT

以冒号为区分分别代表的意思如下：

第一个字段zabbix是个关键词

第二个字段的name可以是name/key_/itemid

第三个是zabbix里面设置的主机的主机名

第四个是第二个字段设置的值的in流量

第五个是第二个字段设置的值的out的流量

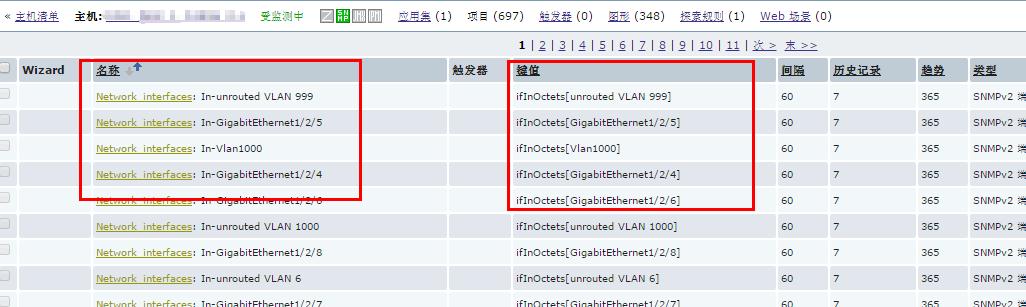

当第二个是name的时候，第四个就是我们zabbix里面设置的某个接口名称，当是key_的时候就是zabbix里面的key值，如下：

第一个是用name时候调用的字段名，第二个就是key时候的，分别有各自的用处，但都是指向某个接口的流量。

这里碰到过问题，我们的核心交换机不能用name来表示，需要设置精准的键值，也就是要用key_来表示，其余的用了交换机的模版的交换机可以直接用接口名称。

另外怎么用接口获取zabbix的数据是通过zabbix的api_jsonrpc.php这个接口文件，我们也可以用别的工具来实现数据获取，具体流程如下：

1、先获取认证的auth值：

curl -i -X POST -H 'Content-Type:application/json' -d'{"jsonrpc":
"2.0","method":"user.authenticate","params":{"user":"用户","password":"密码"},"auth": null,"id":0}'
http://net.example.com/zabbix/api_jsonrpc.php

2、可以通过返回的auth值来获取某个主机的字段：

curl -i -X POST -H 'Content-Type: application/json' -d '{"jsonrpc":
"2.0","method":"host.get","params":{"output":["hostid"],"filter": {"host":"目的IP地址"}},"auth": "获
取的auth值","id": 0}'  http://net.example.com:8080/zabbix/api_jsonrpc.php

意思就是过滤主机名为目的IP地址的主机，返回它的id值。

3、对上面返回的id值进行主机的监控项的搜索：

curl -i -X POST -H 'Content-Type: application/json' -d '{"jsonrpc":
"2.0","method":"item.get","params":{"output":"itemids","hostids":"10366","search":{"key_":"Gigabit
Ethernet1"}},"auth": "auth值","id": 0}' http://net.example.com:8080/zabbix/api_jsonrpc.php

然后会返回这个主机关于GigabitEthernet1的监控项的id值。

再来，接口就对这个itemid进行获取数据。

上面的curl调试是在之前监控项有空格时候出现故障的调试过程，原先是通过抓包来看他的调用过程，之后发现网络上有zabbix接口api_jsonrpc.php的详细介绍。这里是通过php-weathermap-zabbix-plugin里面的3个php文件来获取。

2.2 关键配置

最终的配置就是围绕这NODE节点和LINK链路来做，类似这样：

 NODE DEFAULT
   LABELFONT 100
   AICONFILLCOLOR 25 25 112
   LABELBGCOLOR 225 215 245
   MAXVALUE 100
 LINK DEFAULT
   WIDTH 3
   BWFONT 100
   COMMENTFONT 100
   BWBOXCOLOR 212 212 190
   BWLABEL bits
   BANDWIDTH 100M
 #下面是节点NODE_1信息
 NODE NODE_1
   LABEL test
   ICON images/c.png
   POSITION 100 600
 #下面是NODE_1和NODE_2之间的流量信息配置
 LINK NODE_1-NODE_2
   TARGET
 zabbix:key_:SWITCH_XXX:ifInOctets[GigabitEthernet1/3/1]:ifOutOctets[GigabitEthernet1/3/1]
   NODES NODE_1 NODE_2
   BANDWIDTH 300M

想要展现出来的图美观一点，我们只需要把POSITION坐标定义整齐，然后用ICON替换掉原先的设备图即可。另外如果脚本处理起来麻烦，可以先用web界面生成，然后手动修改坐标即可对齐。

开篇那两个高大上的办公环境，只要有硬件，加上我们这3个监控系统的装饰，估计可以更加高大上。一句话，只要我们有原始数据，在web端就比较容易帅气地进行展现了。

三、总结

做技术也要有产品的思维，懂得把技术运用于真正的需求痛点当中去，所有成功的产品都不是一蹴而就的，这是一个需要不断的去打磨的过程
没有一个现成的产品可以拿来直接使用，囿于业务环境的差异，故需要师夷长技以制夷的精神
所有的数据都是可以用来组合的，就看你如何组合呈现出不一样的东西
时刻牢记如何让这些数据可视化去证明自己的价值
