作者：xiaobiao

1 需求分析

​在日常业务中QC经常遇到一些难以模拟的使用场景，如PM有一个需求是在网络不友好(俗称弱网)环境下用户也能否正常使用或者是否会自动切入预定备用线路，但往往手里没有线上场景可以实际测试，QC也很难通过在测试环境下模拟线上用户进行操作使用。

所以基于以上情况，为解决无法弱网评估的痛点，实现研发团队对业务的弱网兼容测试，故设计了此套系统，此系统设计可能并不是特别完善，仅作抛砖引玉之用。

2 系统详解

2.1 架构说明

整套系统角色主要分成三个：

• 主控机：负责统一判断和发送指令的机器，如旗下策略机还有几台，是否空闲，用户账户有效期是否超时了（超时要及时删除会话回收账号），根据用户需求发送对应指令等。
• 弱网策略机：作为最重要承上启下的角色，通过主控机命令在机器上模拟弱网环境，并在机器上架设VPN服务使得用户能够登陆。
• 用户：通过VPN账密连接弱网策略机，实现模拟这台机的弱网环境对终端进行测试。

2.2 netem 与 tc

netem是Linux 2.6及以上内核版本提供的一个网络模拟功能模块。该功能模块可以用来在性能良好的局域网中，模拟出复杂的互联网传输性能，诸如低带宽、传输延迟、丢包等等情况。使用 Linux 2.6(或以上)版本内核的很多发行版Linux都开启了该内核功能，比如Fedora、Ubuntu、Redhat、OpenSuse、CentOS、Debian等等。

tc是Linux系统中的一个工具，全名为traffic control（流量控制），默认在原装的Linux系统就自带有这个命令。tc可以用来控制netem的工作模式，也就是说如果想使用netem，需要至少两个条件：一个是内核中的netem功能被包含，另一个是要有tc。tc可以用来模拟网络丢包和延迟，在开发后台server时，如果我们想要知道这个server在特定的网络丢包情况下，是否能表现良好，就可以用tc来模拟丢包率。基本原理：

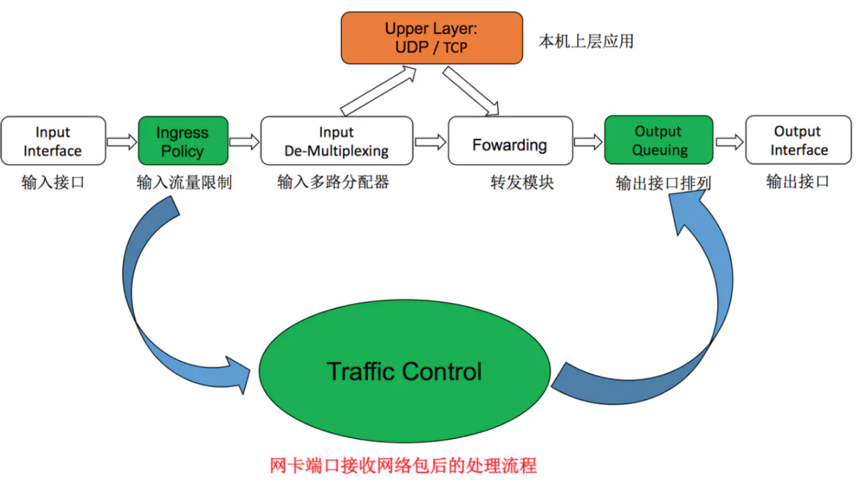

接收包从输入接口进来后，经过流量限制丢弃不符合规定的数据包，由输入多路分配器进行判断选择。如果接收包的目的地是本主机，那么将该包送给上层处理，否则需要进行转发，将接收包交到转发块处理。转发块同时也接收本主机上层（TCP、UDP等）产生的包。转发块通过查看路由表，决定所处理包的下一跳。然后，对包进行排列以便将它们传送到输出接口。

需要注意的是：此处说的流控只能控制发包动作，不能控制收包动作，同时，它直接对物理接口生效，如果控制了物理的eth0，那么逻辑网卡（比如eth0:1）也会受到影响，反之，如果您在逻辑网卡上做控制，该控制可能是无效的。（注：虚拟机中的多个网卡可以在虚拟机中视为多个物理网卡）

其他注意事项：

1. tc执行必须root账号；
2. 只针对出口流量有效；
3. 如果机器是64位，执行tc之前先创建一个软链，不然在用netem库时会出现错误『[Netem] Unknown qdisc “netem”』，解决方案：ln -s /usr/lib64/tc/ /usr/lib/tc

2.3 tc 的用法说明

流量的处理有三种对象控制：

• qdisc(排队规则)：它是理解流量控制的基础。无论何时，内核如果需要通过某个网络接口发送数据包，它都需要按照为这个接口配置的qdisc(排队规则)把数据包加入队列。然后内核会尽可能多地从qdisc里面取出数据包，把它们交给网络适配器驱动模块。最简单的qdisc是pfifo它不对进入的数据包做任何的处理，数据包采用先入先出的方式通过队列。不过，它会保存网络接口一时无法处理的数据包。
• class(类别)：某些qdisc(排队规则)可以包含一些class(类别)，不同的class(类别)中可以包含更深入的qdisc(排队规则)，通过这些细分的qdisc还可以为进入的队列的数据包排队。通过设置各种class(类别)数据包的离队次序，qdisc可以为设置网络数据流量的优先级。
• filter(过滤器)：filter用于为数据包分类，决定它们按照何种qdisc进入队列。无论何时数据包进入一个划分子类的类别中，都需要进行分类。分类的方法可以有多种，使用fileter(过滤器)就是其中之一。使用filter(过滤器)分类时，内核会调用附属于这个类(class)的所有过滤器，直到返回一个判决。如果没有判决返回，就作进一步的处理，而处理方式和qdisc有关。需要注意的是，filter(过滤器)是在qdisc内部，它们不能作为主体。

其中 qdisc 和 filter 比较常用，class 一般用于流量控制等高级应用，三种对象命令格式如下:

tc qdisc [add | change | replace | link] dev DEV [parent qdisc-id | root] [handle qdisc-id] qdis c [qdisc specific parameters]
tc class [add | change | replace] dev DEV parent qdisc-id [classid class-id] qdisc [qdisc specifi c parameters]
tc filter [add | change | replace] dev DEV [parent qdisc-id | root] protocol protocol prio priorit y filtertype [filtertype specific parameters] flowid flow-id

当然，tc 全部使用方式展开来可以写一本书，本文仅展示大致的说明和其弱网控制的应用。

2.4 弱网的简单测试

百闻不如一见，百见不如一干，我们简单来用下这个 tc 弱网工具;假设有 AB 两台机器，A 机器设置弱网参数，B 机器一直 pingA 机器查看延迟。

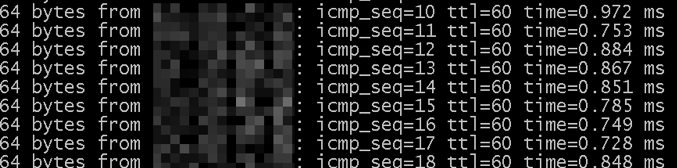

在测试前，可以明显看到 B->A 延迟都是在 1ms 内，然后在 A 机 eth0 网卡加上 233ms 延 迟策略

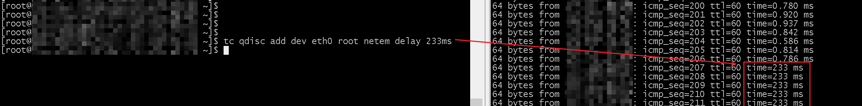

tc qdisc add dev eth0 root netem delay 233ms

可以看到延迟立马上升到233ms延迟，然后清理弱网策略

tc qdisc del dev eth0 root

可以看到网络延迟在清理策略后立马就恢复了，同样使用丢包命令也是一样，如

tc qdisc add dev eth0 root netem loss 40%

设置40%的丢包率，ping100个包，结果如下图，丢包率一般都会徘徊在40%左右。

3 弱网指令

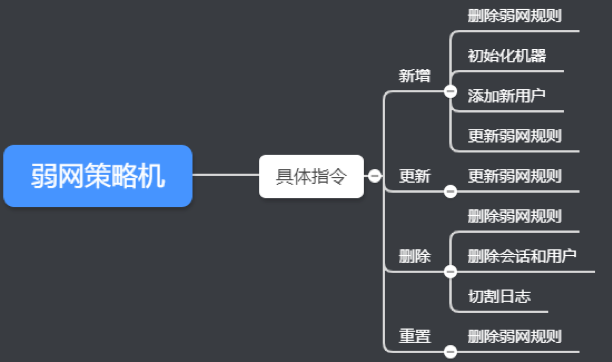

弱网策略机接受到的指令无非新增、更新、删除、重置策略这四大操作，机器根据中控机的总指令判断该请求属于哪一类型，然后执行相应的操作。

本次演示机器假设网卡为eth0、vpn默认端口5555，Hub名称为VPN作为例子进行命令操作，提供相关关键语句进行说明。

3.1 删除弱网规则

删除规则其实就是把以前原机器的规则全部删掉，命令也就一句：

tc qdisc del dev eth0 root

3.2 初始化机器

初始化包括两大步，一是初始化文件夹，创建等会最后切割日志文件夹和清空相关日志，二是将原先机器中VPN的对应账户进行删除，同时不管有无会话都需要关闭一次，杜绝其他影响。

#找出申请账号是否存在，存在需要先删除
vpncmd localhost:5555 /SERVER /Hub:VPN /CMD:UserGet 用户名
#如果找出就删除
vpncmd localhost:5555 /SERVER /Hub:VPN /CMD:UserDelete 用户名
#找出所有会话
vpncmd localhost:5555 /SERVER /Hub:VPN /CMD:SessionList
#如果找出后进行删除会话
vpncmd localhost:5555 /SERVER /Hub:VPN /CMD:SessionDisconnect 具体会话名称

3.3 添加新用户

创建用户分为创建、设置密码、设置账号有效期三步，对应命令如下：

#创建用户（如无特殊情况组、名称、备注等信息可不填）
vpncmd localhost:5555 /SERVER /Hub:VPN /CMD:UserCreate 用户名 /GROUP:none /REALNAME:none /NOTE:none
#修改密码
vpncmd localhost:5555 /SERVER /Hub:VPN /CMD:UserPasswordSet 用户名 /PASSWORD:用户密码
#设置账号有效期
vpncmd localhost:5555 /SERVER /Hub:VPN /CMD:UserExpiresSet 用户名 /EXPIRES:"账户有效期时间(格式:2020-08-08 08:08:08)"

3.4 更新弱网规则

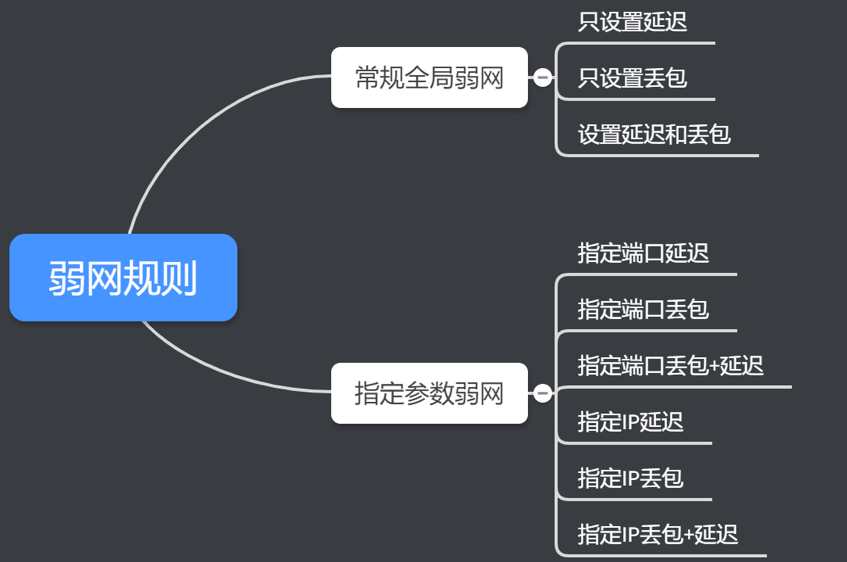

更新弱网规则为最重要部分，常用的弱网规则无非是丢包和延迟，再高级一点的如指定端口或者IP，再上级一点可以限速等，这次示例篇幅有限仅演示到指定端口或者IP，根据常规组合可以组合如下选择：

3.4.1 常规全局弱网

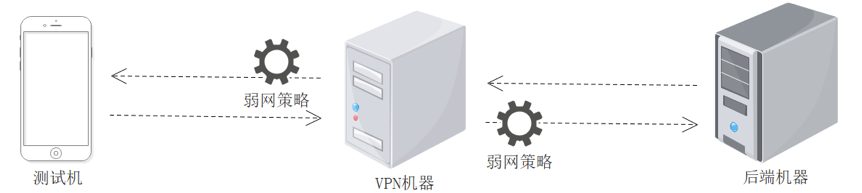

常规全局需要注意由于弱网策略作用在VPN机器网卡出口处，如果直接设置弱网规则会变成双向计费，所以需要提前打个折，如需要加上延迟100ms，在策略机上加上的策略就是50ms，一来回就变成了100ms。

当然，对于丢包不是简单打5折，如需要设计丢包率为40%，那么设置在机器丢包率为x，满足，最后得到，最后得到x约为22.55%，由于Linux的Shell不支持根号计算，此处可以用python简单根号计算然后返回再计算。

#coding:utf-8设置字符编码
import math
c = {需要计算的数字}
print(math.sqrt(c))

最后执行弱网策略

#设置总规则
tc qdisc add dev eth0 root handle 1: prio
#设置白名单延迟规则，策略为1ms
tc qdisc add dev eth0 parent 1:3 handle 30: netem delay 1ms
#加上弱网参数
tc qdisc add dev eth0 parent 1:3 handle 30: netem 弱网参数
#给主控机加上白名单，防止因为弱网策略导致发送命令失败，使用策略1:3
tc filter add dev eth0 protocol ip parent 1:0 u32 match ip dst 主控机IP/32 flowid 1:3
#可以再给公司出口加上白名单，这样若主控机异常无法操作还能手动操作
tc filter add dev eth0 protocol ip parent 1:0 u32 match ip dst 出口IP/32 flowid 1:3

PS：弱网参数中delay延迟和loss丢包可以组合在一起也可以分开，如【delay 100ms loss 40】或【delay 200ms】，根据用户需求发送指令即可。

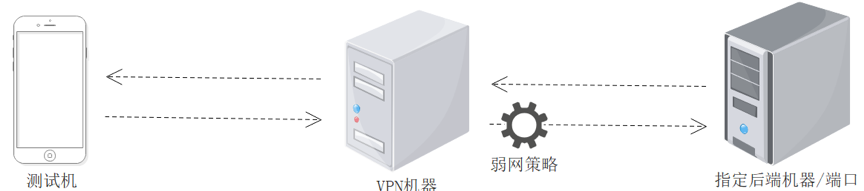

3.4.2 指定参数弱网

指定参数弱网相对比较简单，由于是指定端口/IP，那么弱网策略只是针对这个指定端口/IP，不需要提前打折。不过不同的指定组合不能像刚才那样随意组合需要注意顺序，而且默认需要加上弱网参数（不然指定了也没意义）。

同时指定IP和端口：

#设置总规则
tc qdisc add dev eth0 root handle 1: prio
#设置当前的弱网参数
tc qdisc add dev eth0 parent 1:3 handle 30: netem 弱网参数
#加入指定参数
tc filter add dev eth0 parent 1:0 protocol ip prio 1 u32 match ip dport 指定端口 0xffff match ip dst 指定IP flowid 1:3

指定端口：

tc qdisc add dev eth0 root handle 1: prio
tc qdisc add dev eth0 parent 1:3 handle 30: netem 弱网参数
tc filter add dev eth0 parent 1:0 protocol ip prio 1 u32 match ip dport 指定端口 0xffff flowid 1:3

指定IP：

tc qdisc add dev eth0 root handle 1: prio
tc qdisc add dev eth0 parent 1:3 handle 30: netem 弱网参数
tc filter add dev eth0 protocol ip parent 1:0 u32 match ip dst 指定IP flowid 1:3

3.5 删除会话和用户

删除用户时需要注意先删除用户会话再删除账号，因为设置账号有效期一般是代表过了有效期后用户不能登陆，但是如果用户此时一直在线是没有限制，需要从会话列表找到对话并主动掐断，再继续删除账号，操作命令基本和初始化机器一致。

3.6 切割日志

切割vpn日志一般看业务方需求，毕竟vpn属于公共服务，不能用于违法事宜，日志也一般用作后期审计使用，在主控机发送指令时可以同时产生一个独一无二的code（如时间戳等）用于标记当前任务，后续如果有问题再溯源就有依据可行。

cp 旧日志 新日志位置

4 总结

tc是一个非常强大的工具，在掌握tc的基本使用方法后也可以根据实际的业务需求进行调整，如模拟随机弱网，简单写个脚本进行loop：先tc命令设置好延时–>隔随机时间后–>将tc规则删除–>再隔随机时间后–>tc命令加入延时，如此往复即可实现。

弱网测试目前也是属于小众但也比较难以模仿的测试项目，这就是本套系统存在的意义，各位根据语句可以自行修改，Enjoy yourself~
