微信小游戏“智能”网关

admin发表于 2023-09-14 06:52:37

作者：教授

1、背景

微信提供了多种轻量的应用生态，如公众号、小程序、小游戏等。用户可以通过微信开发者平台接入微信的生态系统，满足自己的业务需求。但是依靠微信小程序、小游戏的服务形式，只是基于C端提供服务。要想接入微信生态运行起来，还离不开S端，那么S端可以考虑私有部署、云部署等。

这里重点是C端与S端的通信跟以往的基于HTTP/HTTPS、TCP/UDP协议形式有所区别，微信小游戏的接入依赖WebScoket协议进行通信。这样的话实际上S端只要能提供WebScoket协议访问即可。

但是我们的业务有可能是很早期开发的，原始的S端架构仅支持TCP/UDP协议通信，如果需要接入微信小游戏实现多端混服，就可能需要大量的代码重构工作，重构后的代码还不确定是否能稳定地运行。这让S端的同学挠破脑袋~~

那么，有没有一种可以不重构S端代码而又能直接接入微信小游戏的中间 “代理服务”呢？

答案是 “有的”。

为了解决小游戏后端服务重构问题，提高生产效率，我们设计了一套基于 WebSocket无缝代理TCP/UDP协议的转流框架。它不仅支持WebSocket–>TCP/UDP协议代理，还能利用代理性质，并规划好地域服务，它能作为边缘节点部署到用户就近的地域，这样就实现了用户就近服务，还能提高前端应用的安全访问。WebSocket代理本质上是一个无状态的服务，可以利用云原生部署，也可以基于传统部署，且能实现横向扩展。

2、小游戏“智能网关”架构

由于网关是无状态服务，它仅负责协议转换和转发，所以它能支持不同应用同时使用，类似于 Nginx代理转发。

上图是一个全局应用的网关架构，它实现了就近访问、安全防护、故障自动转移以及全局流量调度等功能。而最基本的前置条件是必须依赖“大内网”。

“为什么要依赖内网？”

由于玩家分布广泛，涉及各省市及地区，接入的运营商也大小各异，玩家所处网络环境错综复杂，跨网跨地区外网传输时可能出现延时及抖动，影响游戏体验。而基于大内网的网关节点能够避开公网抖动，通过内部专线连接源站服务器。这不仅实现了“加速”，还保证了源站的安全性，源站服务器不需要直接暴露到公网，攻击无法直达服务器，保证后端的安全性从而提升高防保护能力。

3、WSproxy网关简介

wsproxy是一个将websocket与tcp协议互转的代理工具，通过网关代理之后，可以直接用原来的tcp服务器，然后客户端用websocket与网关进行连接通信。

特点：

没有多余的配置，可作为全局网关代理
wss数据的转发本身是加密的，而网关还能通过加密认证的方式与后端连接
实现了前端websocket与后端TCP、UDP、WS等协议代理
支持通过 X-Forwarded-For 头部或开启proxy protocol协议获取客户端真实ip

PS：若开启proxy protocol协议，需要后端服务器支持获取PP协议报文。可阅读 https://github.com/haproxy/haproxy/blob/master/doc/proxy-protocol.txt

开发环境：

go version go1.20 linux/amd64

Intel(R) E5-2699 v3 2.30GHz /4核/8G

GitHub地址：https://github.com/ywjt/wsproxy

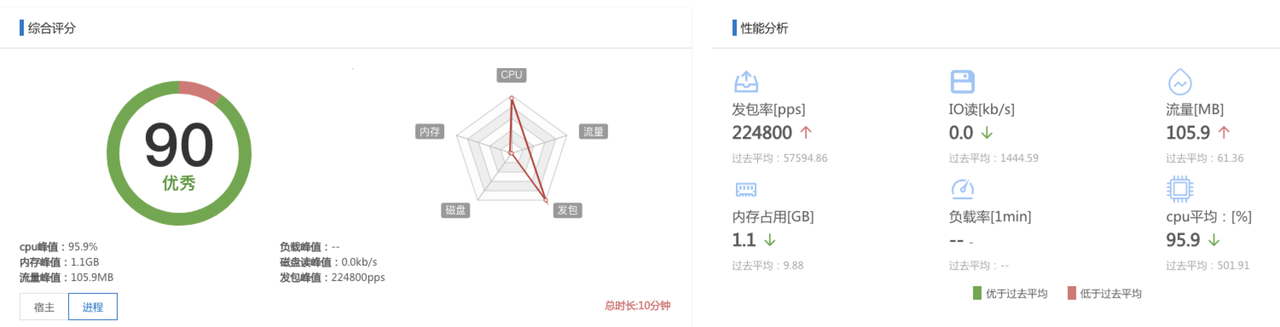

3.1 性能测试

测试机：E5-2699 v3 2.30GHz、4核、8G

连接数：1W 连接

转发包：22W pps

PS：瓶颈在网卡软中断，使用更大网络吞吐的硬件，能增加更高的性能。

3.2 编译部署

#安装go
wget https://go.dev/dl/go1.21.0.linux-amd64.tar.gz
rm -rf /usr/local/go && tar -C /usr/local -xzf go1.21.0.linux-amd64.tar.gz
export PATH=$PATH:/usr/local/go/bin
go version

#克隆代码
yum install git -y
git clone https://github.com/ywjt/wsproxy.git
cd wsproxy

export PATH=$PATH:/usr/local/go/bin:`pwd`
export GOPATH=`pwd`
go env -w GO111MODULE=auto
go get -u golang.org/x/sys/unix

#进入主目录
cd wsproxy
go build .
./wsproxy -version

制作Docker镜像:

#把编译好的二进制文件复制到bin目录
mv wsproxy ../bin/
cd ../bin/

cat >Dockerfile <<EOF
FROM busybox
WORKDIR /
COPY wsproxy /

EXPOSE 1443
LABEL org.opencontainers.image.authors="YWJT"
LABEL org.opencontainers.image.version="2.3.1-beta"

ENTRYPOINT ["./wsproxy"]CMD ["-h"]
EOF

docker build -t wsproxy:2.3.1 .

启动容器：

docker run --name wsproxy -d -p 1443:1443 wsproxy:2.3.1 -secret test1234
docker ps -a|grep wsproxy

用法：

./wsproxy -addr 0.0.0.0:1443 -secret test1234
./wsproxy -help

部分参数说明：

参数	默认值	说明
-addr	0.0.0.0:1443	服务地址
-aes_only	——	Token强制加密模式
-ssl_only	——	WSS服务模式
-buffer	1024	读写缓冲区大小
-max_conns	65536	最大连接池
-secret	——	Token加密密钥
-timeout	3	代理超时时间

3.3 客户端请求

请求方法：

##加密方式
ws://your-domain:1443/?token=U2FsdGVkX1+G76LHp6mvNpyMSqR1WoGGTcSLIyD+/7A=
ws://your-domain:1443/ws?token=U2FsdGVkX1+G76LHp6mvNpyMSqR1WoGGTcSLIyD+/7A=
##开启TLS
wss://your-domain:443/?token=U2FsdGVkX1+G76LHp6mvNpyMSqR1WoGGTcSLIyD+/7A=
wss://your-domain:443/ws?token=U2FsdGVkX1+G76LHp6mvNpyMSqR1WoGGTcSLIyD+/7A=
##非加密方式
wss://your-domain:443/?token=127.0.0.1:80
wss://your-domain:443/ws?token=127.0.0.1:80

可以在线测试连接是否正常 http://wstool.js.org 。

备注：建议正式应用时使用强制加密方式。本项目基于自有业务设计，不一定适用于外部业务，请做好详细评估再使用。

关于加密：

客户端发送到网关的目标服务器地址使用AES256加密，并进行base64编码。当全局网关应用时，应保证其后端服务器所在的网段唯一，因此生成的密钥也是唯一的。

示例：

U2FsdGVkX19KIJ9OQJKT/yHGMrS+5SsBAAjetomptQ0=

进行加密目的是为了隐藏后端服务IP地址和端口，保证较高的安全性。而网关是可以作为全局代理，所有业务均可无缝使用。

使用AES算法加密文本格式的后端地址，生成base64编码的密文。可以在线生成：http://tool.oschina.net/encrypt

也可以使用openssl命令生成，如：

echo -n "127.0.0.1:8088" | openssl enc -e -aes-256-cbc -a -salt -k "test1234"

举例，当后端地址为127.0.0.1:8088并且Secret为 test1234 时，密文结果应类似：

U2FsdGVkX1+G76LHp6mvNpyMSqR1WoGGTcSLIyD+/7A=

备注：上述方式都会使用随机Salt，也是建议的方式。它每次加密得出的密文结果并不一样，实现了混淆，提高了密钥的安全性，但并不会影响解密。

按代理协议请求：

网关能复用代理端口进行不同后端协议的转换。

请求URL	后端协议	说明
/?token=	TCP	H5客户端 –> 网关WS/WSS –> 后端TCP (必须是tcp协议)
/udp?token=	UDP	H5客户端 –> 网关WS/WSS –> 后端UDP (未测试)
/ws?token=	WS	H5客户端 –> 网关WS/WSS –> 后端WS (必须是ws协议)

*注意必须匹配好对应的后端协议，否则代理不成功。

4、其他相关工具

websockify

GitHub地址：https://github.com/novnc/websockify

简介：websockify 是 noVNC 项目的一部分。websockify 是将 WebSocket 流量转换为正常的套接字流量。Websockify 接受 WebSockets 握手，解析它，然后开始在客户端和目标之间双向转发流量。

优点：与本文 wsproxy方案一样实现了WebSocket 与正常套接字流量互转。

缺点：不支持token加密，每个代理服务器需要先添加转发配置，才能实现转发，集群管理不方便。

Nginx代理

由于微信小程序要求支持SSL，并且域名数限制最多使用200个。正常开服来说，每个游戏服至少占用一个域名，开到200个服后将需要进行域名回收再用。使用Nginx的location /~ 重定向，可实现统一入口代理。Nginx代理也是最常用的微信小程序代理方式，可使用openresty方案，实现统一API网关。

#微信WSS统一入口代理
#--------------------------------------------------
server {
listen 443 ssl;
server_name your-domain;
...

location /s1001 {
proxy_pass http://{backserver}:{port};
proxy_set_header Host $http_host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "Upgrade";
}

...
}

客户端只需要请求 wss://your-domain/s1001，即可将流量转发到对应的 {backserver}:{port} 后端服务上。

优点：可实现统一的API网关，适用于小程序应用。

缺点：不支持TCP/UDP协议转换，不能用于原生tcp/udp协议的后端代理，需要预先添加转发配置。

5、一些遇见性的问题延伸

什么是TCP协议传输「粘包」？

由于在实践应用中，遇到了某些项目对接完网关后，客户端无法与后端正常收发数据包。这种情况多数是采用WebScoket代理TCP的方式，那么可能是接收到的数据包出现了粘包的情况，导致数据无法解析。

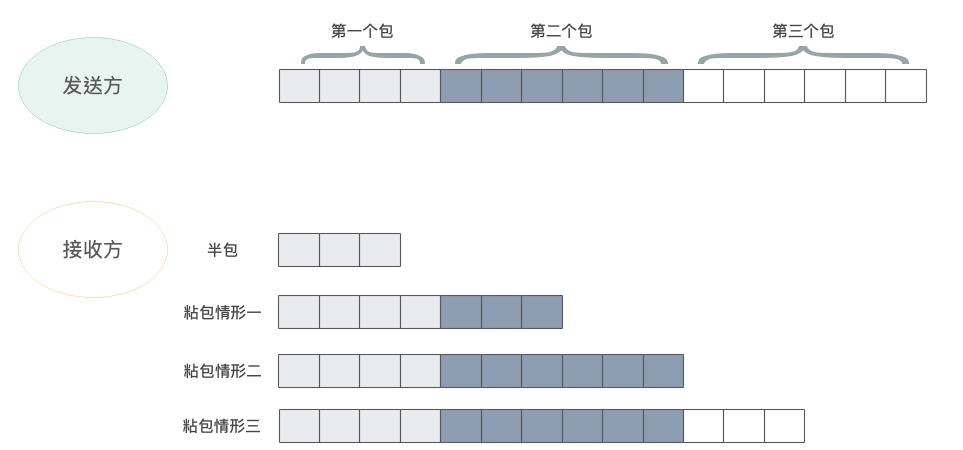

TCP是个“流”协议，所谓流式协议，即协议的内容是像流水一样的字节流，内容与内容之间没有明确的分界标志，需要人为地去给这些协议划分边界。所谓粘包就是连续给对端发送两个或者两个以上的数据包，对端在一次收取中收到的数据包数量可能大于 1 个，当大于 1 个时，可能是几个（包括一个）包加上某个包的部分，或者干脆就是几个完整的包在一起。当然，也可能收到的数据只是一个包的部分，这种情况一般也叫半包。

网关在转发数据时，设定了一个缓冲区（-buffer），上游线程先将接收到的数据写满缓冲区，下游线程再将整个缓冲区数据一次性封装发送到对端。缓冲区里的数据就可能存在多个包的片段，除非约定好每次收发的包体大小，否则很难避免出现以上几种情况的粘包。

解决粘包的情况简单的做法是给每个TCP数据包添加包头，包头中应该至少包含数据包的长度，这样接收端在接收到数据后，就可以通过读取包头的长度字段，知道每一个数据包的实际长度。

包头 + 包体格式

struct msg_header
{
int32_t bodySize;
int32_t cmd;
};

这就是一个典型的包头格式，bodySize 指定了这个包的包体是多大。由于包头大小是固定的（这里是 size(int32_t) + sizeof(int32_t) = 8 字节），对端先收取包头大小字节数目（当然，如果不够还是先缓存起来，直到收够为止），然后解析包头，根据包头中指定的包体大小来收取包体，等包体收够了，就组装成一个完整的包来处理。在有些实现中，包头中的 bodySize可能被另外一个叫 packageSize 的字段代替，这个字段的含义是整个包的大小，这个时候，我们只要用 packageSize 减去包头大小（这里是 sizeof(msg_header)）就能算出包体的大小，原理同上。

参考文献：

https://cppguide.cn/pages/525d9b/

https://cppguide.cn/pages/899207/

https://cppguide.cn/pages/d886eb/

https://mp.weixin.qq.com/s/TP8mlfUm00JaPHNbsj5Osw
