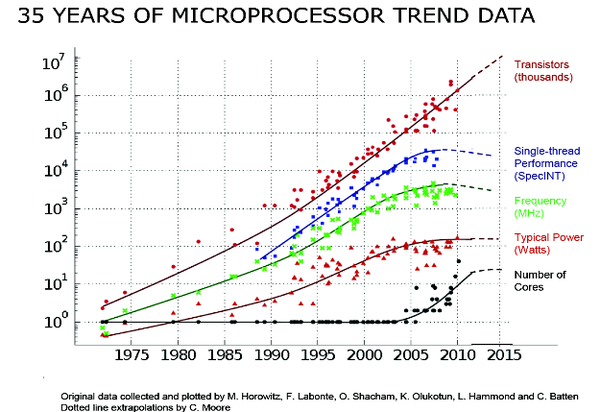

这个回答的信息量有点大,供参考。题主的问题是半导体制造的制程节点,那么也就是指所谓"XXnm"的节点的意思。这里面有多方面的问题,一是制造工艺和设备,一是晶体管的架构、材料。前者我完全不懂,所以不来献丑,后者有不少涉及到一些比较常识的问题,所以可以写一点,供大家参考指正。还有,晶体管的制造只是前端而已,集成电路的后端,包括互联等等,也是每个技术节点都会进步的一大课题,这部分我也完全不懂,所以不涉及。下面的答案里仅仅讨论晶体管制造的技术节点。首先回答技术节点的意思是什么。常听说的,诸如,台积电16nm工艺的Nvidia GPU、英特尔14nm工艺的i5,等等,这个长度的含义,具体的定义需要详细的给出晶体管的结构图才行,简单地说,在早期的时候,可以姑且认为是相当于晶体管的尺寸。为什么这个尺寸重要呢?因为晶体管的作用,简单地说,是把电子从一端(S),通过一段沟道,送到另一端(D),这个过程完成了之后,信息的传递就完成了。因为电子的速度是有限的,在现代晶体管中,一般都是以饱和速度运行的,所以需要的时间基本就由这个沟道的长度来决定。越短,就越快。这个沟道的长度,和前面说的晶体管的尺寸,大体上可以认为是一致的。但是二者有区别,沟道长度是一个晶体管物理的概念,而用于技术节点的那个尺寸,是制造工艺的概念,二者相关,但是不相等。在微米时代,一般这个技术节点的数字越小,晶体管的尺寸也越小,沟道长度也就
...
